在全球半導體產業的迅猛發展中，芯片制造的精度與效率已成為衡量行業競爭力的關鍵指標。這一精密工業的巔峰領域，在檢測環節面臨著前所未有的挑戰：如何在納米級別上精準捕捉缺陷，成為提升高端芯片良率與量產效率的重大難題。傳統檢測手段在速度、精度及實時性上的不足，已成為制約行業發展的瓶頸。

傳統光學檢測技術受限于光學衍射極限，難以突破微米級缺陷識別的壁壘。盡管電子顯微鏡能達到亞納米級精度，但其檢測速度緩慢且需破壞性取樣，使得“精度與速度”成為難以兼顧的兩難選擇。同時，芯片微小結構的熱分布異常往往導致熱失控失效，而傳統紅外熱像儀因空間分辨率不足，難以精準定位微觀熱缺陷。依賴人工復檢的冗長流程與高端檢測設備的高昂成本，形成了“高成本、低效率、高風險”的惡性循環，嚴重制約了行業的進一步發展。

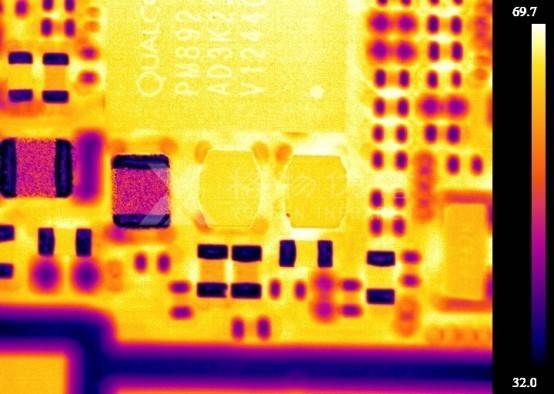

面對這一困境，格物優信微距熱成像儀X 1280系列與X640系列以顛覆性技術為芯片制造行業帶來了全新解決方案。這兩款熱成像儀通過定制化微距鏡頭與高靈敏度紅外探測器，最高可達130萬紅外像素點，實現了對3微米物體的高清熱成像測溫，能夠清晰捕捉芯片內部導線、焊點的微觀熱分布。同時，它們支持每秒最高125Hz的高速熱成像，能夠實時追蹤芯片通電、運行時的瞬態溫度變化，提前預警局部過熱風險。

格物優信微距熱成像儀還配備了專業測溫軟件，可根據芯片封裝樹脂、金屬焊球、陶瓷基板等不同熱導材料進行精準校準，確保硅基、碳化硅、氮化鎵等全品類芯片檢測的一致性。這一技術突破不僅解決了傳統檢測手段在精度與速度上的不足，還為芯片制造行業注入了全新動能。

格物優信微距熱成像儀還針對被測物體的微小特性，配備了科研專用支架，支持靜距離實時觀測。這一設計使得熱成像科學研究操作更為便捷，助力光纖檢測、電子煙發熱絲、芯片材料無損檢測等領域的研究項目順利推進。同時，格物優信還支持個性化定制和SDK二次開發，確保用戶在微觀研究中能夠得心應手。

格物優信微距熱成像儀X系列已廣泛應用于多家高校科研單位的熱成像科研項目，如北京某大學的材料熱效應研究、深圳某研究院的電阻絲監測、浙江某大學的激光晶體研究等。其成像細膩清晰、測溫精準的特點深受科研用戶的青睞。

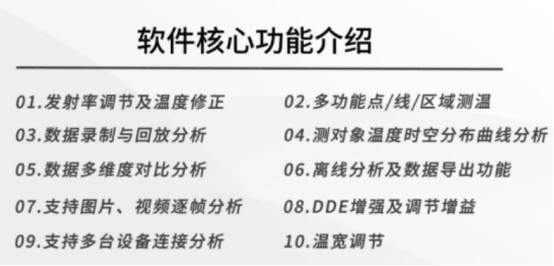

格物優信微距熱成像儀采用不同分辨率的顯微鏡頭，如1280*1024微距熱像儀4.8μm鏡頭、640*512微距熱像儀17μm鏡頭等，最高可達130萬紅外像素點，即使是小到3微米的物體也能實現高清熱成像測溫。同時，其配備的IRStudio科研專用軟件具有強大的錄制和分析功能，可對紅外數據進行顯示、記錄、特征分析等，滿足用戶在研發、研究領域中的實際應用需求。

格物優信微距熱成像儀的推出，不僅為芯片制造行業提供了全新的檢測手段，也為科研領域帶來了更為便捷、高效的熱成像解決方案。這一技術突破將有力推動全球半導體產業的進一步發展。
