近期，科羅拉多大學博爾德分校JILA研究所的科研人員取得了一項突破性的成就，他們成功研發出一種新型的深紫外（DUV）顯微鏡。這一創新工具能夠以前所未有的精確度探究如鉆石這類難以分析材料的電子與熱學特性，為下一代電子器件的革新提供了寶貴的洞見。
長久以來，科學家們在研究超寬帶隙半導體材料時面臨著一個棘手的問題：如何在納米至微米級的微小尺度上探測電荷和熱量的傳輸機制。這類材料以其高電壓、高速度和高效率著稱，但同時也因其納米級特性的復雜性而難以捉摸。
為了攻克這一難關，JILA的研究團隊另辟蹊徑，開發出了一種深紫外激光顯微鏡。他們巧妙地利用高能DUV激光在材料表面創造出納米級的干涉圖案，并通過精確控制材料的加熱過程，來監測熱量隨時間的變化。這種顯微鏡的空間分辨率高達287納米，使得研究人員能夠深入洞察材料的電子結構、熱傳導性能和機械特性。

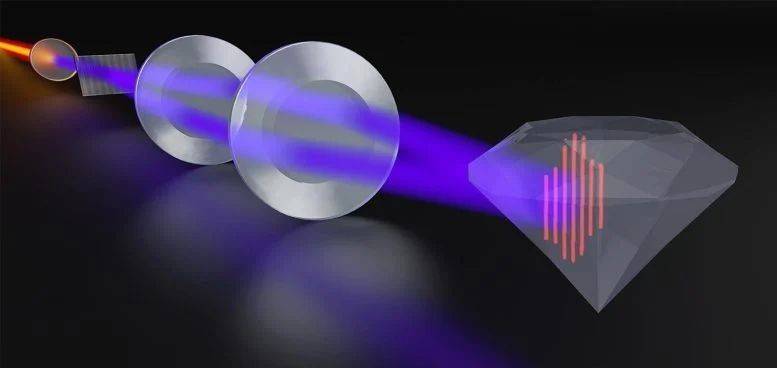

在研發過程中，研究團隊首先將800納米波長的激光脈沖通過非線性晶體，并精細調控其能量，逐步將其轉換成更短波長的光，最終生成約200納米波長的深紫外光源。隨后，他們利用衍射光柵將DUV光分為兩束完全相同的激光，以略微不同的角度照射到材料表面，形成精確的正弦能量高低交替圖案。這一干涉圖案如同納米級的“光柵”，能夠以一種受控的方式暫時加熱材料，并引發局部的能量波動。
通過這一精密的顯微鏡，研究人員觀察到鉆石在DUV激發后，其內部的載流子（包括電子和空穴）的擴散模式，從而揭示了鉆石在納米尺度下的傳輸動力學新特性。這一發現對于高性能電力電子、高效通信系統以及量子技術的未來發展具有深遠的意義。
JILA研究所的這一創新成果不僅為超寬帶隙半導體材料的研究提供了強有力的工具，更為未來電子器件的設計與制造奠定了堅實的基礎。隨著這一技術的不斷成熟，我們有理由相信，它將有力推動新一代電子器件的快速發展，開啟科技領域的新篇章。
